Procom GP160 - 1/4 λ Ground-Plane Glasfiber-Antenne für das 160 MHz Band
GP 160 ist eine Glasfiber-Groundplane Antenne mit 3 Gegengewichtsstäben.
- Die Antenne ist innerhalb ihres 2 m Frequenzbands (innerhalb 145…175 MHz), bei Bedarf jedoch bis zu 400 MHz, durch Kürzen justierbar

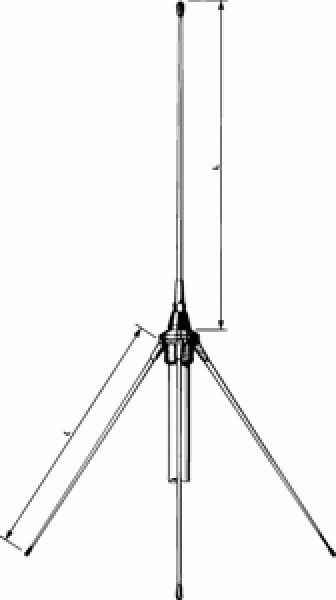

- Die u.a. Schneidediagramme zeigen die Länge von Strahler und Radialen für die benötigte Frequenz und sind als Justierhinweis zu verstehen. Empfehlenswert ist eine Feinjustierung mit Hilfe eines SWR-Meters
- Die Antenne besteht aus einem GP-Kopf aus Messing, einem Glasfiberstrahler und 3 Glasfiber-Gegengewichtsstäben (Radiale)
- Die GP 160 ist aus erstklassigen Materialien für langjährigen, wartungsfreien Dauerbetrieb hergestellt
HINWEIS:
Die GP 160 kann optional mit einem GP-Kopf zur Montage auf 42 mm Mastrohren (Standard ist 38mm) geliefert werden.
- Die Antenne ist innerhalb ihres 2 m Frequenzbands (innerhalb 145…175 MHz), bei Bedarf jedoch bis zu 400 MHz, durch Kürzen justierbar
- Die u.a. Schneidediagramme zeigen die Länge von Strahler und Radialen für die benötigte Frequenz und sind als Justierhinweis zu verstehen. Empfehlenswert ist eine Feinjustierung mit Hilfe eines SWR-Meters
- Die Antenne besteht aus einem GP-Kopf aus Messing, einem Glasfiberstrahler und 3 Glasfiber-Gegengewichtsstäben (Radiale)
- Die GP 160 ist aus erstklassigen Materialien für langjährigen, wartungsfreien Dauerbetrieb hergestellt
HINWEIS:
Die GP 160 kann optional mit einem GP-Kopf zur Montage auf 42 mm Mastrohren (Standard ist 38mm) geliefert werden.
ELEKTRISCH:
Model: GP160
Antennentyp: 1/4 λ Dreibein-Groundplane
Frequenz: Justierbar durch Kürzen: 145...175 MHz (weiterhin möglich: 175…400 MHz)
Impedanz: Nom. 50 Ohm
Strahlung: Omni-direktional
Polarisation: Vertikal
Gewinn: 2 dBi 0 dBd
Bandbreite: 12 MHz bei 160 MHz (SWR ≤ 2.0), 30 MHz bei 400 MHz (SWR ≤ 2.0)
SWR: ≤ 1.2 bei Resonanzfrequenz
Max. Leistung: 1 kW
MECHANISCH
Temperaturbereich: -30° C -> +70° C
Anschluss: UHF-Buchse (für PL-259 Stecker)
Windfläche: 0.0184 m2
Windlast: 23 N @ 160 km/h
Farbe: Weiß/blank verchromt
Material:
Strahlerelemente: Glasfiber
Metallteile: Messing, blank verchromt
Gesamtlänge ca. 870 mm
Durchmesser Antennenkopf: 5 mm
Durchmesser Antennenfuß: 8 mm
Gewicht: ca. 1.0 kg
Montage: 38 mm Mastdurchmesser (42 mm Durchmesser optional, s.u.)
Model: GP160
Antennentyp: 1/4 λ Dreibein-Groundplane
Frequenz: Justierbar durch Kürzen: 145...175 MHz (weiterhin möglich: 175…400 MHz)
Impedanz: Nom. 50 Ohm
Strahlung: Omni-direktional
Polarisation: Vertikal
Gewinn: 2 dBi 0 dBd
Bandbreite: 12 MHz bei 160 MHz (SWR ≤ 2.0), 30 MHz bei 400 MHz (SWR ≤ 2.0)
SWR: ≤ 1.2 bei Resonanzfrequenz
Max. Leistung: 1 kW
MECHANISCH
Temperaturbereich: -30° C -> +70° C
Anschluss: UHF-Buchse (für PL-259 Stecker)
Windfläche: 0.0184 m2
Windlast: 23 N @ 160 km/h
Farbe: Weiß/blank verchromt
Material:
Strahlerelemente: Glasfiber
Metallteile: Messing, blank verchromt
Gesamtlänge ca. 870 mm
Durchmesser Antennenkopf: 5 mm
Durchmesser Antennenfuß: 8 mm
Gewicht: ca. 1.0 kg
Montage: 38 mm Mastdurchmesser (42 mm Durchmesser optional, s.u.)
