Procom GP80 - 1/4 λ Ground-Plane Glasfiber-Antenne für das 80 MHz Band
GP 80 ist eine Glasfiber-Groundplane Antenne mit 3 Gegengewichtsstäben.
- Die Antenne ist innerhalb des 4m Frequenzbandes zwischen 66…88 MHz, bei Bedarf jedoch bis zu 150 MHz durch Kürzen justierbar

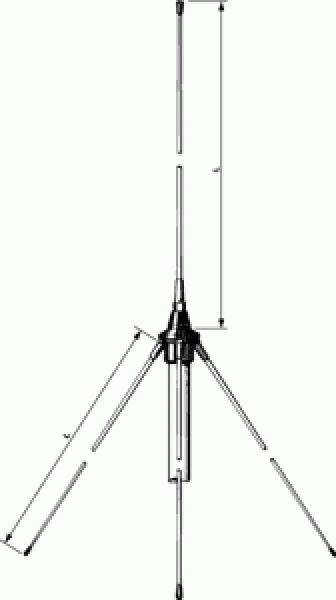

- Die u.a. Schneidediagramme zeigen die Länge von Strahler und Radialen für die benötigte Frequenz und sind als Justierhinweis zu verstehen. Empfehlenswert ist eine Feinjustierung mit Hilfe eines SWR-Meters
- Die Antenne besteht aus einem GP-Kopf aus Messing, einem Glasfiberstrahler und 3 Glasfiber-Radialen
- Die GP 80 ist aus erstklassigen Materialien für langjährigen, wartungsfreien Dauerbetrieb hergestellt
HINWEIS:
Die GP 80 kann optional mit einem GP-Kopf zur Montage auf 42 mm Mastrohren (Standard ist 38mm) geliefert werden.
- Die Antenne ist innerhalb des 4m Frequenzbandes zwischen 66…88 MHz, bei Bedarf jedoch bis zu 150 MHz durch Kürzen justierbar
- Die u.a. Schneidediagramme zeigen die Länge von Strahler und Radialen für die benötigte Frequenz und sind als Justierhinweis zu verstehen. Empfehlenswert ist eine Feinjustierung mit Hilfe eines SWR-Meters
- Die Antenne besteht aus einem GP-Kopf aus Messing, einem Glasfiberstrahler und 3 Glasfiber-Radialen
- Die GP 80 ist aus erstklassigen Materialien für langjährigen, wartungsfreien Dauerbetrieb hergestellt
HINWEIS:
Die GP 80 kann optional mit einem GP-Kopf zur Montage auf 42 mm Mastrohren (Standard ist 38mm) geliefert werden.
ELEKTRISCH:
Model: GP80
Antennentyp: 1/4 λ Dreibein-Groundplane
Frequenz: Justierbar durch Kürzen: 66...88 MHz (weiterhin möglich: 88…150 MHz )
Impedanz: Nom. 50 Ohm
Strahlung: Omni-direktional
Polarisation: Vertikal
Gewinn: 2 dBi 0 dBd
Bandbreite: 8 MHz @ SWR ≤ 2.0
SWR: ≤ 1.2 bei Resonanzfrequenz
Max. Leistung: 1 kW
MECHANISCH
Anschluss: UHF-Buchse (für PL-259 Stecker)
Windfläche: 0.043 m2
Windlast: 54 N @ 160 km/h
Farbe: Weiß/blank verchromt
Material:
Strahlerelemente: Glasfiber
Metallteile: Messing, blank verchromt
Gesamtlänge ca. 1.3 m
Gewicht: ca. 1.3 kg
Montage: 38 mm Mastdurchmesser (42 mm Durchmesser optional, s.u.)
Model: GP80
Antennentyp: 1/4 λ Dreibein-Groundplane
Frequenz: Justierbar durch Kürzen: 66...88 MHz (weiterhin möglich: 88…150 MHz )
Impedanz: Nom. 50 Ohm
Strahlung: Omni-direktional
Polarisation: Vertikal
Gewinn: 2 dBi 0 dBd
Bandbreite: 8 MHz @ SWR ≤ 2.0
SWR: ≤ 1.2 bei Resonanzfrequenz
Max. Leistung: 1 kW
MECHANISCH
Anschluss: UHF-Buchse (für PL-259 Stecker)
Windfläche: 0.043 m2
Windlast: 54 N @ 160 km/h
Farbe: Weiß/blank verchromt
Material:
Strahlerelemente: Glasfiber
Metallteile: Messing, blank verchromt
Gesamtlänge ca. 1.3 m
Gewicht: ca. 1.3 kg
Montage: 38 mm Mastdurchmesser (42 mm Durchmesser optional, s.u.)
- Procom GP80 (477.63 KB)
