Procom GP80/160 - 1/4 λ Ground-Plane Glasfiber-Antenne für die 80 MHz sowie 160 MHz Bänder
GP 80/160 ist eine Doppelfrequenz- Glasfiber Groundplane Antenne mit je 3 Gegengewichtsstäben pro Frequenzband.
- Die Antenne ist innerhalb ihrer Frequenzbänder innerhalb 66…88 MHz / 145...175 MHz durch Kürzen justierbar

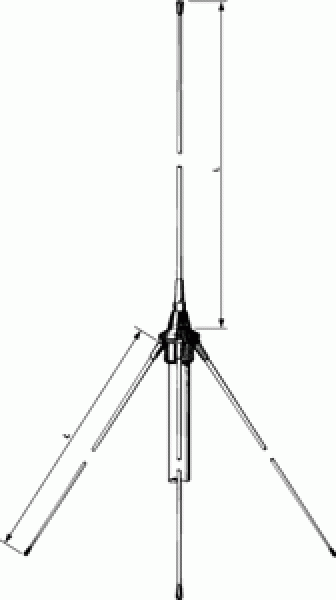

- Die u.a. Schneidediagramme zeigen die Länge von Strahler und Radialen für die benötigte Frequenz und sind als Justierhinweis zu verstehen. Empfehlenswert ist eine Feinjustierung mit Hilfe eines SWR-Meters
- Die Antenne besteht aus einem GP-Kopf aus Messing, einem Glasfiberstrahler und 3 Glasfiber-Radialen
- Die GP 80/160 ist aus erstklassigen Materialien für langjährigen, wartungsfreien Dauerbetrieb hergestellt
HINWEIS:
Die GP 80 kann optional mit einem GP-Kopf zur Montage auf 42 mm Mastrohren (Standard ist 38mm) geliefert werden.
- Die Antenne ist innerhalb ihrer Frequenzbänder innerhalb 66…88 MHz / 145...175 MHz durch Kürzen justierbar
- Die u.a. Schneidediagramme zeigen die Länge von Strahler und Radialen für die benötigte Frequenz und sind als Justierhinweis zu verstehen. Empfehlenswert ist eine Feinjustierung mit Hilfe eines SWR-Meters
- Die Antenne besteht aus einem GP-Kopf aus Messing, einem Glasfiberstrahler und 3 Glasfiber-Radialen
- Die GP 80/160 ist aus erstklassigen Materialien für langjährigen, wartungsfreien Dauerbetrieb hergestellt
HINWEIS:
Die GP 80 kann optional mit einem GP-Kopf zur Montage auf 42 mm Mastrohren (Standard ist 38mm) geliefert werden.
ELEKTRISCH:
Model: GP80/160
Antennentyp: ungek. 1/4 λ Dualband-Groundplane
Frequenz: 66…88 MHz/145…175 MHz
Impedanz: Nom. 50 Ohm
Strahlung: Omni-direktional
Polarisation: Vertikal
Gewinn: 2 dBi 0 dBd je Band
Bandbreite: ca. 5 MHz je Band
SWR: ≤ 1.2 bei Resonanzfrequenz
Max. Leistung: 250 W
MECHANISCH
Anschluss: N-Buchse
Windfläche: 0.05 m2
Windlast: 63 N @ 160 km/h
Farbe: Weiß/blank verchromt
Material:
Strahlerelemente: Glasfiber
Metallteile: Messing, blank verchromt
Gesamtlänge ca. 1.8 m
Gewicht: ca. 1.5 kg
Montage: 38 mm Mastdurchmesser (42 mm Durchmesser optional, s.u.)
Model: GP80/160
Antennentyp: ungek. 1/4 λ Dualband-Groundplane
Frequenz: 66…88 MHz/145…175 MHz
Impedanz: Nom. 50 Ohm
Strahlung: Omni-direktional
Polarisation: Vertikal
Gewinn: 2 dBi 0 dBd je Band
Bandbreite: ca. 5 MHz je Band
SWR: ≤ 1.2 bei Resonanzfrequenz
Max. Leistung: 250 W
MECHANISCH
Anschluss: N-Buchse
Windfläche: 0.05 m2
Windlast: 63 N @ 160 km/h
Farbe: Weiß/blank verchromt
Material:
Strahlerelemente: Glasfiber
Metallteile: Messing, blank verchromt
Gesamtlänge ca. 1.8 m
Gewicht: ca. 1.5 kg
Montage: 38 mm Mastdurchmesser (42 mm Durchmesser optional, s.u.)
- Procom GP80/160 (552.51 KB)
